干式變壓器由什么組成

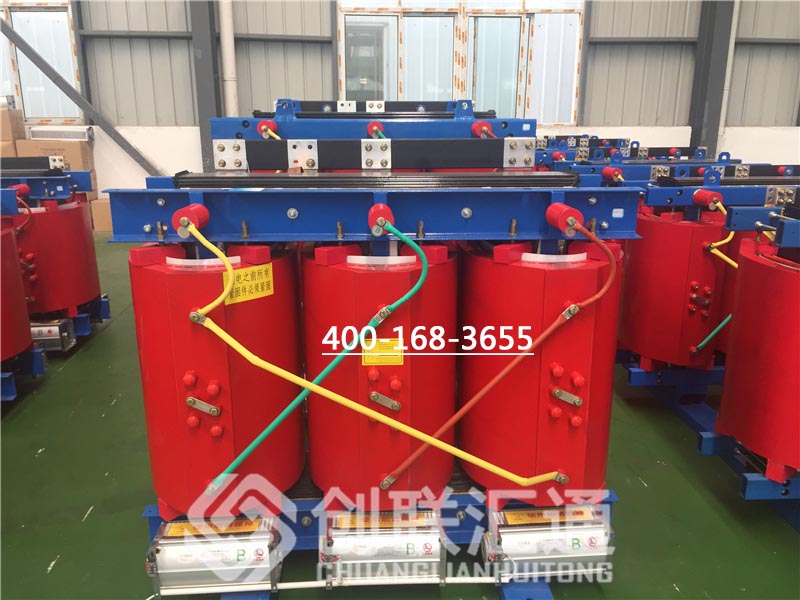

干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭，大型機械設備等，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所

干式變壓器主要是有鐵芯和繞組

鐵芯
采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。
繞組形式
⑴纏繞；
⑵環氧樹脂加石英砂填充澆注；
⑶玻璃纖維增強環氧樹脂澆注（即薄絕緣結構）；
⑷多股玻璃絲浸漬環氧樹脂纏繞式（一般多采用3，因為它能有效的防止?jié)沧⒌臉渲_裂，提高了設備的可靠性）。
高壓繞組
一般采用多層圓筒式或多層分段式結構。

干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置

干式變壓器冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行
