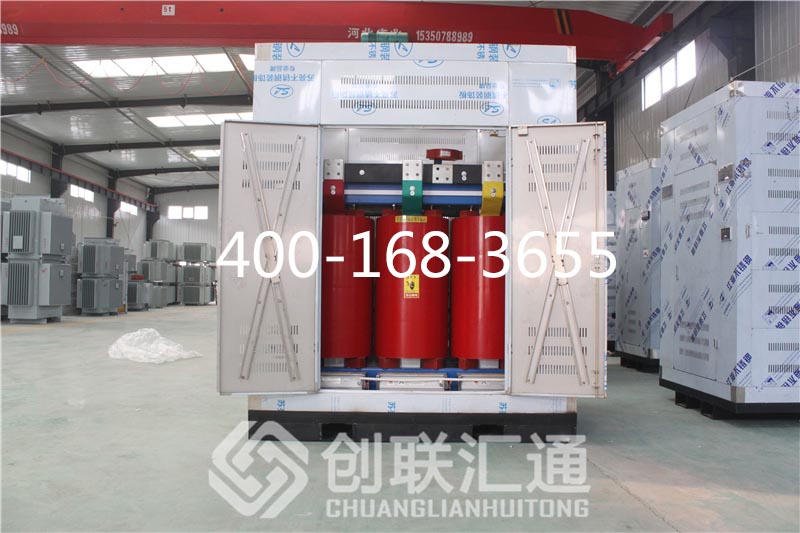

干式變壓器外殼

變壓器外殼由大規格鋼制成，經過連續脫脂、清潔和磷化處理，然后靜電沉積熱固性聚酯粉末涂層，隨后進行烘烤。涂層顏色符合ANSI 61標準，并通過UL認證，適用于戶外使用。根據NEMA ST-20，變壓器的設計使得外殼頂部的最高溫度不超過環境溫度50°C。對于通風變壓器，外殼結構為通風，防滴，NEMA 2，帶提升規定。所有通風口都有防止灰塵掉落的保護。在通風變壓器上正確安裝防風雨罩，使外殼達到NEMA 3R等級，適合室外使用。為確保變壓器的適當通風和冷卻，請按照制造商建議的通風口周圍的間隙進行操作。

安裝間隙變壓器應在變壓器外殼周圍留有最小的間隙，以防止意外接觸易燃或可燃材料。與后面板的最小要求間隙因變壓器設計而異。許多小型kVA通風變壓器(150kva及以下)只需要2英寸的間隙，而較大的kVA變壓器需要6英寸或更多的間隙。所有變壓器的銘牌上都注明了最小安裝間隙。為了安全安裝和維護，NEC要求變壓器前方至少有36英寸的間隙。應注意避免限制通過變壓器底部的氣流。變壓器應設在公眾無法進入的地方。

所有的變壓器都發出一些可聽的聲音，這主要是由于它們的鐵芯在交流磁通作用下產生的振動。NEMA ST-20定義了變壓器的最大平均聲級。所有通風變壓器的可聽聲音級別都低于NEMA ST-20(2014)的要求。但是，應考慮到變壓器的具體位置及其安裝，以盡量減少聲音傳播到周圍結構和聲音反射的可能性。在特定位置的安裝和環境條件可能導致現場測量的可聽聲級比在隔音室中測量的聲級高15 dBA。安裝時應考慮以下幾種方法:1.選擇安裝方式。如果可能，安裝變壓器遠離墻角或天花板。對于必須靠近角落的裝置，必要時在墻壁和天花板上使用吸聲材料以消除反射。

1.為安裝變壓器提供堅實的基礎，如果變壓器中沒有提供減震支架，則使用減震支架。2.通風變壓器包含一個內置的減振系統，以盡量減少和隔離聲音的傳播。但是，在地板和變壓器之間安裝的附加減震裝置可以提供額外的聲音減震。3.用柔性導管與變壓器進行電氣連接。4. 將變壓器放置在可聽到的聲音對建筑物居民無害的地方。5. 如果變壓器要安裝在聲音可能令人反感的地方，請考慮安裝專門設計的降低聲音級的變壓器。許多變壓器的降噪比NEMA ST-20限制低5 dB。
