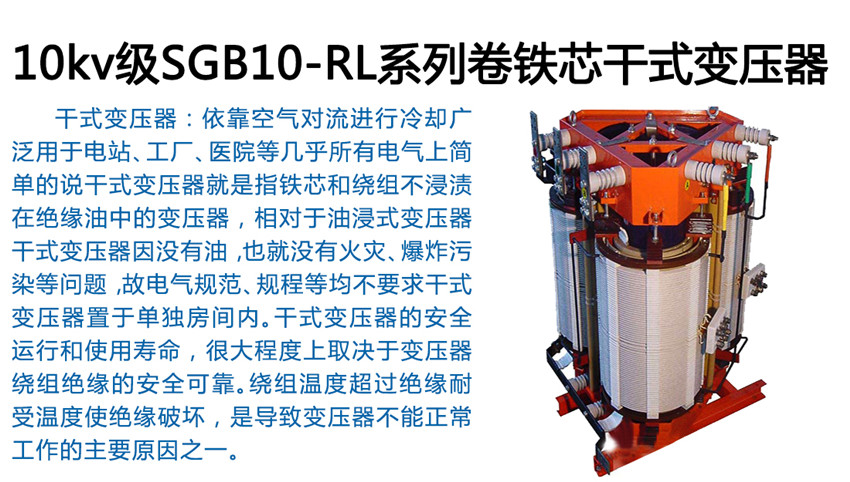

SGB10-RL系列卷鐵芯干式變壓器10kv

 干式變壓器：依靠空氣對流進行冷卻，廣泛用于電站、工廠、醫院等幾乎所有電氣上。簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器，相對于油浸式變壓器，干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。

    干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。

技術規范

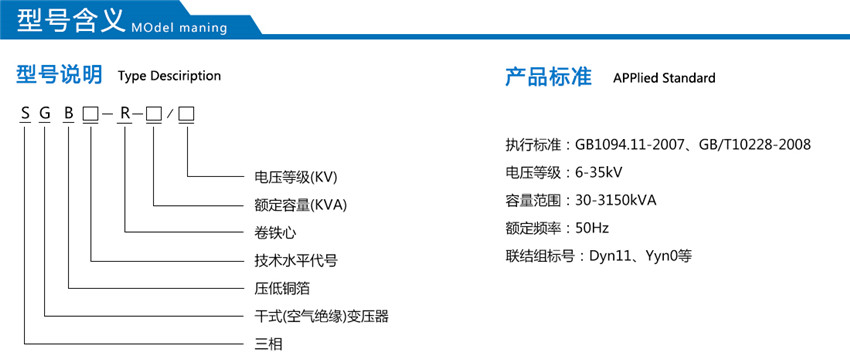

產品型式為H級、戶內、三相、雙繞組、非包封型（SGB）節能型干式變壓器

    執行標準：GB1094.11-2007、GB/T10228-2008

    電壓等級：6-35kV

    容量范圍：30-3150kVA

    額定頻率：50Hz

    聯結組標號：Dyn11、Yyn0等

    調壓方式：無勵磁調壓或有載調壓

    絕緣水平：LI75 AC35/AC5

    允許溫升：125K

    局放水平：≤5pC

    冷卻方式：AN/AF

型號特點

    -  采用三維立體卷鐵心，三相平衡，不產生三次諧波，節電效果顯著

    -  采用H級絕緣系統，主絕緣為C級的NOMEX絕緣紙，耐熱，阻燃性能好，防火等級高

    -  高壓繞組采用餅式結構，低壓繞組采用箔式結構，繞組端部漏抗小，抗短路能力強

    -  產品發熱低，散熱條件好且絕緣耐熱等級高，使產品允許長期過載20%運行，器身整體經二次真空壓力浸漆及固化，使產品防潮防腐，局放小，安全可靠

    -  產品壽命期后容易分解，不污染環境

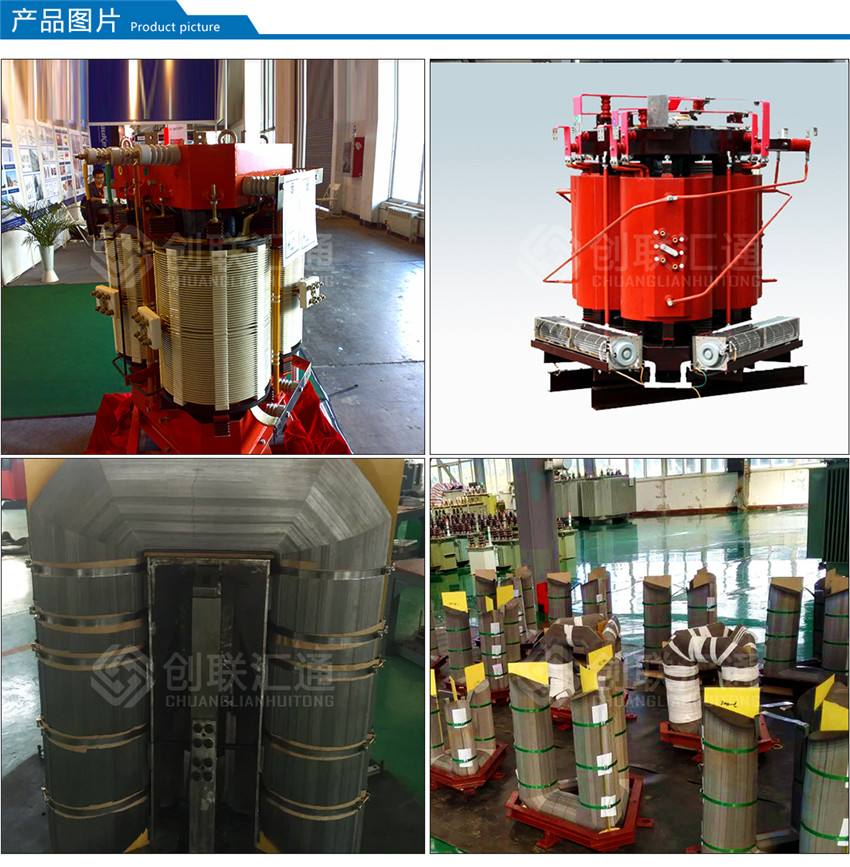

產品圖片

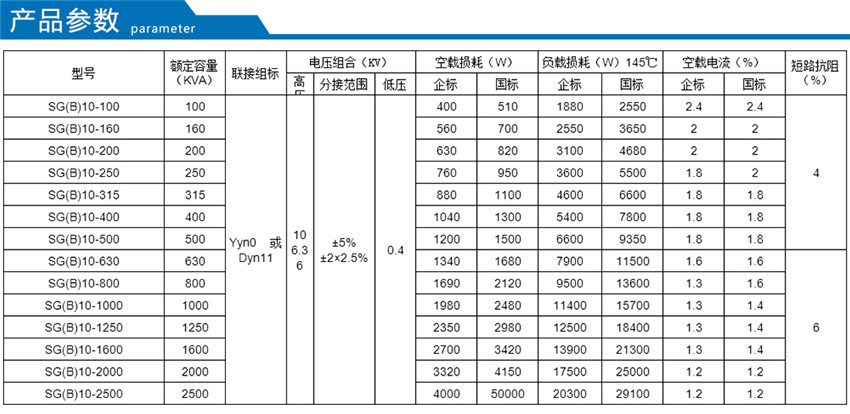

產品參數

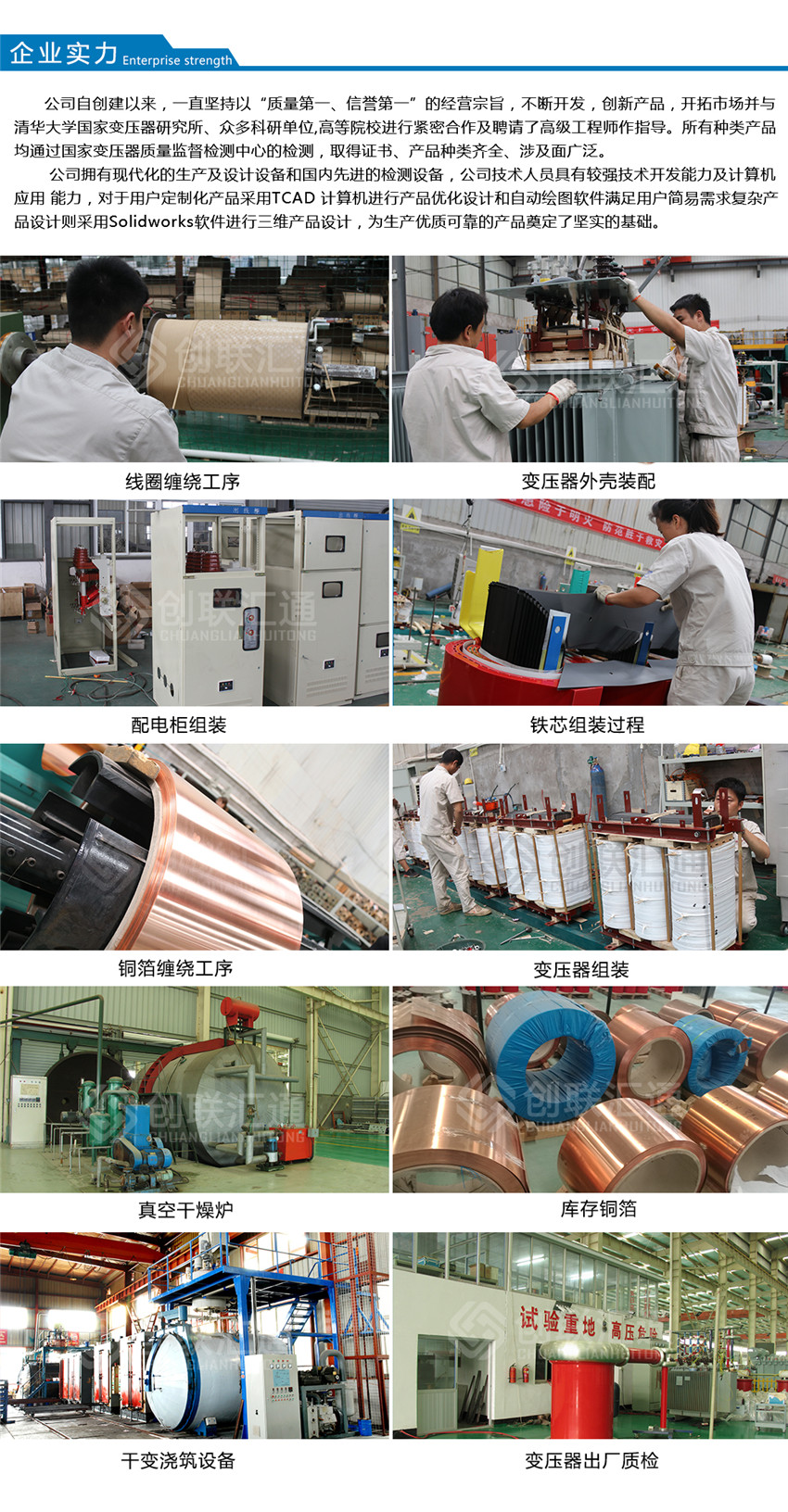

企業保障
