干式變壓器柜
產品介紹
產物信息
稱號：環氧樹脂澆注三相關式變壓器
品牌：北京創聯匯通
型號：SC(B)11-50/10-0.4
產物概述
環氧樹脂澆注干式變壓用具有寧靜，阻燃防火，無凈化，可間接安裝在負荷中間。免保護、安裝簡潔。防潮機能好，停運后不經預枯燥便可投入運轉。消耗低，部分放電量低、樂音小、逼迫風冷前提下能夠120%?額定負載運轉。本身備有完美的溫度庇護節制體系，為變壓器寧靜運轉供給靠得住保障。該產物的靠得住性目標曾經到達海內進步前輩程度。

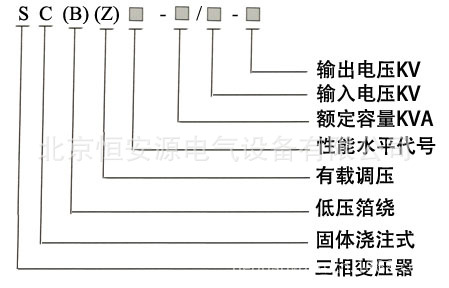

產品型號含義
產品特點
1、線圈采取銅導線環繞糾纏或箔繞，以玻璃纖維加強，環氧樹脂不加填料真空枯燥脫氣脫濕團體澆注，機器強度高，抗短路，耐打擊才能強。
2、高壓繞組先結尾及中心分接抽頭采取銅嵌件預埋布局，鋼性好，便于調檔，美妙整潔。
3、鐵芯采取優良晶粒取向冷軋硅鋼片疊制，45度全斜多門路接縫。概況用樹脂絕緣涂層籠蓋，耐濕潤，防銹，降噪。
4、鐵芯、夾件和線圈之間采取彈性件夾緊，使線圈處于不變壓緊狀況，以下降噪音。
5、變壓器按自冷設想，團體澆注的高(低)壓線圈筒壁內部預留有縱向透風道，可裝備逼迫風冷裝配(冷卻風機)，采取逼迫風冷裝配后，可進步輸出容量20%。
6、配有溫控器，在高壓線圈頂部的預埋孔內安排鉑電阻(PtlOO)。以監測變壓器繞組溫升，主動啟停冷卻風機并設有毛病報警、超溫報警和超溫跳閘功用，為干式變壓器供給靠得住的過載庇護裝配，從而進步干式變壓器運轉的寧靜性。
產品結構
鐵芯:鐵芯選用入口優良冷軋硅鋼片，三階全斜接縫布局，芯柱采取F級無緯帶綁扎，鐵芯概況采取環氧樹脂包封，下降了空載消耗，空載電流和鐵皮噪聲，夾件和緊回件經特別概況處置，使產物表面質量有了進一步進步。
溫控體系微風冷體系:采取橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，形狀美妙等特性，加強了變壓器的過載才能。溫度節制采取智能溫控儀，進步了變壓器運轉寧靜靠得住性。
庇護外殼和出線母排：庇護外殼對變壓器作進一步寧靜庇護，防護品級有IP20、IP23等。外殼質料有鋁合金、冷軋鋼板，不銹鋼等供用戶挑選。高壓出線用尺度母線排擠線，側出線和頂出線都可，也可為用戶設想特別出線體例。
執行標準
1、GB1094.11-2007?干式電力變壓器
2、GB/T10228-2008?干式電力變壓器手藝參數和要求
3、GB1094.10-2003?電力變壓器第3部門：絕緣程度、絕緣實驗和外絕緣氛圍間隙
4、JB/T10008-2004?6~500KV級變壓器聲級
5、JB/T56009-1998?干式電力變壓器產物質量分等
產品主要技術參數
| 產品名稱 | 環氧樹脂澆注干式變壓器 | 產品型號 | SC(B)11-50/10-0.4 |
| 品牌 | 北京創聯匯通 | 鐵芯形狀 | E型疊鐵芯 |
| 冷卻形式 | AN或AF | 額定容量 | 50KVA |
| 電壓等級 | 10KV/0.4KV | 調壓方式 | 無勵磁調壓 |
| 分接范圍 | ±5% 或 ±2*2.5% 或 ±4*2.5% | 額定頻率 | 50Hz |
| 聯結組標號 | Dyn11 或 Yyn0 | 絕緣等級 | F |
| 短路阻抗 | 4% | 空載損耗 | 211W |
| 負載損耗 | 900W | 空載電流 | 1.4% |
1、環境溫度：-50℃～+50℃
2、海拔高度<=1000m
3、其他超出本技術條件規定的內容，由用戶與我公司技術部協商處理，并在訂貨時注明。
買家須知
售后承諾
1．我公司對生產的全部產品實行“三包”，保證產品采用較佳材料和一流工藝，符合合同規定的質量﹑規定和性能要求。保證其合同設備經過正確安裝﹑合理操作和維護保養，在合同設備使用期內運轉良好，在規定的質量保證期內，對由于設計工藝或材料的缺陷而造成的故障負責，免費負責修理或更換有缺陷的電器元件。
2．設備的質量保證期為安裝調試合格起壹年，對產品終身提供技術服務，如出現質量問題，我公司保證及時指派技術人員趕到現場解決。
3．合同設備在質保期滿前，如因賣方原因造成的質量問題，賣方應免費修復﹑更換，如因買方原因造成的問題，賣方也應及時修復和更換，但費用由買方承擔。合同設備在質保期滿后，如出現問題，賣方應及時修復﹑更換，并只收取成本費。
4．質保期外，賣方也應向買方提供及時的﹑質優的﹑價格優惠的技術服務和備品﹑備件供應，并實行定期維修﹑維護。
5．我公司為用戶提供技術資料、產品說明書和圖紙，也可同用戶一起與相關職能部門做協調工作。
6．指導、協調用戶安裝、調試，并免費為用戶培訓技術操作人員。
7. 從發貨之日起１８個月內，連續運轉不超過１２個月，因制造不良而發生損壞和不能正常工作，本廠免費為用戶更換和修理產品或零件，對產品實行“三包”，易損件﹑磨損件不在此限。保證發現質量問題后及時做出處理意見，在商定時間內派出技術人員，做到問題不解決，技術人員不撤離現場，使顧客滿意率達到１００﹪。
