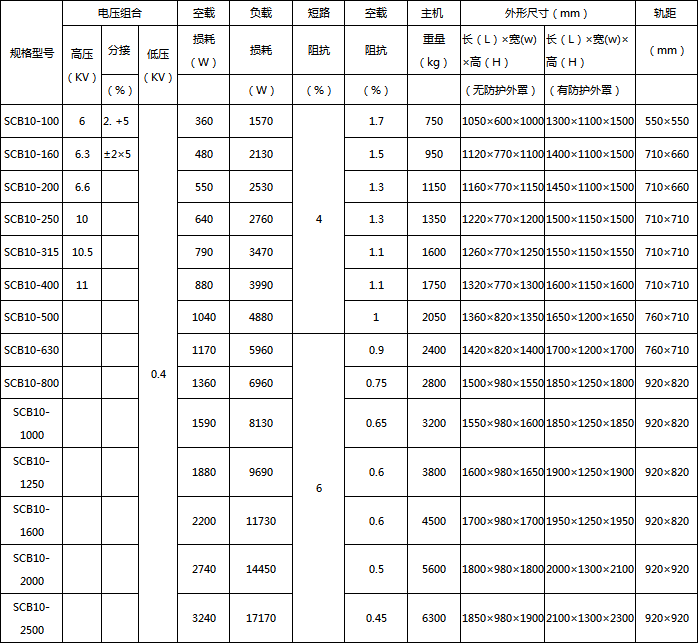

scb10干式變壓器形狀尺寸
干式變壓器分類
按電壓品級分有：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等；
按絕緣散熱介質分有：干式變壓器，油浸式變壓器；
干式變壓器又分為：SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。
三相雙繞組銅線卷低消耗無勵磁調壓干式變壓器手藝參數
序號 標準 單元 數據
1 額定容量 KVA 1000 一臺 1250 一臺
2 型號 SCB10
3 制造廠、產地
4 設想序號 -
5 體系電壓 KV,rms 10
6 電壓比 KV,rms 10±2×2.5%/0.4
7 額定頻次 Hz 50
8 絕緣程度 H級
9 雷電打擊耐壓
高壓側 KV,峰值 75
高壓側 KV,峰值 -
10 額定短時工頻耐壓
高壓側 KV,峰值 35
高壓側 KV,峰值 3
11 阻抗電壓（額定電流下） % 6
12 額定事情電流（AN） A,rms 57.7/1443 72.2/1804
13 空載電流 % 0.9 0.8
14 消耗
空載消耗 W 1500 1750
負載消耗（145℃） W 9300 10850
總消耗 W 10800 12600
15 冷卻體例 AF
16 質料
高壓線圈（材質，產地） NOMEX紙包銅線，上海楊行銅材或葫蘆島九九銅業
高壓線圈（材質，產地） 銅箔，上海楊行銅材或葫蘆島九九銅業
鐵芯（材質，產地） 武鋼30Q120或日本新日鐵30Z120
