箱變的主要結構

箱變的總體結構主要分為高壓開關設備、變壓器及低壓配電裝置三大部分，箱變前三位字母符號的意義是：Z-組合式；B-變電站；N(W)-戶內(戶外，可不加)；X-箱式；Y-移動式。

根據實際需要，高壓開關可選用六氟化硫或真空斷路器、環網開關、負荷開關加熔斷器。還可在高壓側加裝計量裝置。低壓側一般安裝有總開關及分路饋線開關，也有的只安裝饋線開關．向低壓終端用戶直接饋電。還可裝補償電容器、計量裝置等。配電變壓器一般選用油浸式或干式變壓器。

歐式箱變的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的，可以進行停送電操作并且有過負荷和短路保護。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。變壓器一般采用 S11 或干式的等。

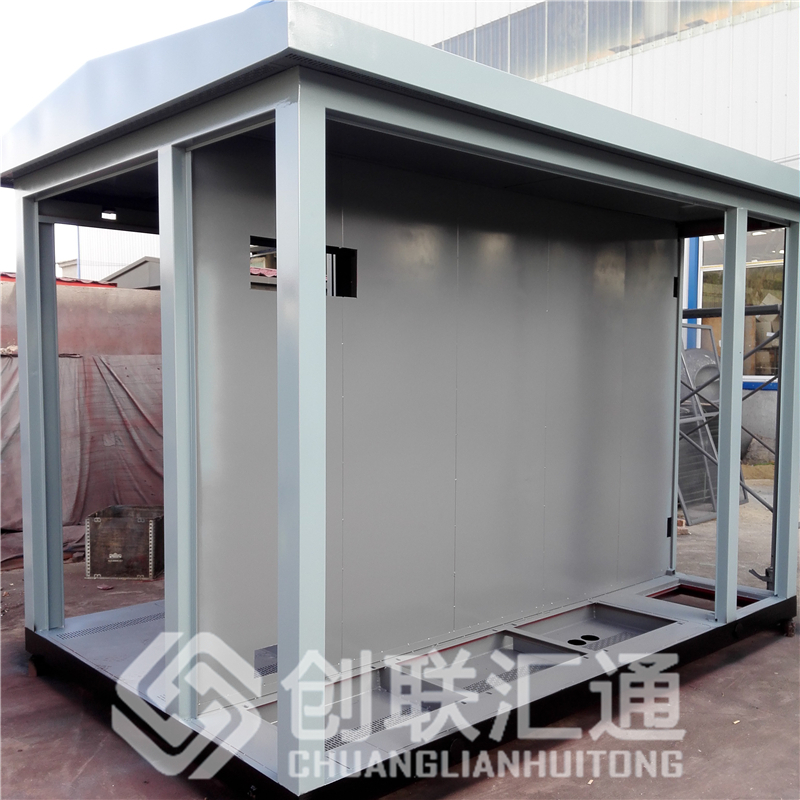

箱體有兩種構成方式，即“目”字形布置和“品”字形布置。“目”字形布置的高低壓室較寬，便于實現環網或雙電源接線的環網供電方案。

美式箱式組合變壓器，其結構分為前后兩部分，前部為接線柜，接線柜內包括高低壓端子、高壓負荷開關、插入式熔斷器、高壓分接開關操作手柄、油位表、油溫計等；后部是油箱體及散熱片，變壓器繞組、鐵心、高壓負荷開關、插入式熔斷器都在油箱體內。箱體采用全密封結構。一體化箱變為最近國內廠家研制，應用還不廣泛，為雙層結構，高、低壓室置于變壓器室上面

歐式、美式和一體化式箱變各有優缺點，歐式箱變的體積較大，高低壓開關和變壓器都設于一個大殼體內，散熱條件差，需裝機械排風裝置。美式箱變由于變壓器冷卻片直接對外散熱，散熱條件相對較好，但其造型較歐式差，其外觀難與住宅小區等綠化環境配合。一體化箱變占地更少，優、缺點與美式箱變相似。另外，美式、一體化式箱變現國內只能制造630kVA容量以下的，歐式箱變卻可達1250kVA。
