箱式變電站正確的操作方法

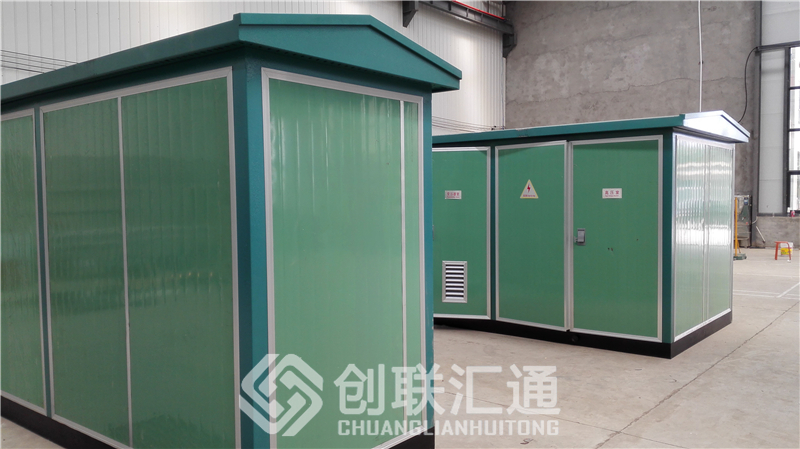

箱式變電站，又叫預裝式變電所或預裝式變電站。是一種集高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方式排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站

1、合閘操作

關閉電纜室門---分開接地開關---閉合負荷開關。

2、分閘操作

分開負荷開關---閉合接地開關---打開電纜室門。

(一)箱式變電站操作時注憊事項

（1）執行負荷開關分合閘操作時，必須將開關推到分閘或合閘最終位置，切勿在開關沒有完成動作前松開或拔出操作手柄，否則彈簧反彈會傷及操作人員。

（2）在執行負荷開關分合閘操作時，操作手柄的操作把向外，防止操作時傷及操作人員。

（3）在執行負荷開關分合閘操作前，必須把對應單元面板左上部電動手動切換旋鈕拔出，并旋轉90°固定到手動位置后，才能進行負荷開關的手動操作，否則可能損壞機構。

箱式變電站故障現象產生原因排除方法

（一）：框架斷路器不能合閘

1.控制回路故障。

2.智能脫扣器動作后，面板上的紅色按鈕沒有復位。

3.儲能機構未儲能

排除方法

1.用萬用表檢查開路點。

2.查明脫扣原因，排除故障后按下復位按鈕。

3.手動或電動儲能。

（二）：塑殼斷路器不能合閘

1.機構脫扣后，沒有復位。

2.斷路器帶欠壓線圈而進線端無電源。

排除方法

1.查明脫扣原因并排除故障后復位。

2.使進線端帶電，將手柄復位后，再合閘。

（三）斷路器合閘就跳

1.出線回路有短路現象

排除方法

1.切不可反復多次合閘，必須查明故障，排除后再合閘。

（四）電容柜不能自動補償

1.控制回路電源消失。

2.電流信號線未正確連接。

排除方法

1.檢查控制回路，恢復電源。
